技 术 特 点：

:绝缘（阻抗）测试：测绝缘电阻

耐压（高压）测试：测漏电流

通过两个指标的测量，判断产品的绝缘耐压特性

导通测试的原理：通过金属探针接触被测设备的金属连接两端，PLC发出短接信号确认是否有导通效果，一般是不高于32个触点为标准

绝缘（阻抗）测试的原理：把一个高于正常工作的电压（一般是500V或者1000V）通过金属探针接触被测设备的绝缘体上，持续一段规定的时间（一般是0.5S），加在上面的电压就只会产生很小的漏电流(（1~1000MA），则绝缘性较好

耐压（高压）测试的原理：指对各种电器装置、绝缘材料和绝缘结构的耐受高电压能力进行的测试。在不破坏绝缘材料性能的情况下，对绝缘材料或绝缘结构施加数倍于额定电压的高压的过程。一般来讲，耐压测试主要目的是检查绝缘耐受工作电压或过电压的能力，以验证被测设备的带电部件有无电弧击穿，进而检验产品的绝缘性能是否符合安全标准

绝 缘 / 耐 压 测 试 参 数：

测试条件： A、电压：------  V；B、漏电流：------ mA；C、测试时间定时为：------ 秒

选择耐压仪的2个指标：Z大输出电压值及Z大报警电流值的数值

测试电压显示------指针或数显

泄漏电流显示------指针或数显

测试时间显示------一般为0~99S

升压形式------自动或手动

击穿报警电流可设定应为全量程

报警形式:声光+触摸屏显示针脚.

误差一般在±3%以内

系 统 设 计

测试系统有三大模块:程控电源模块、信号采集调理模块和计算机控制系统

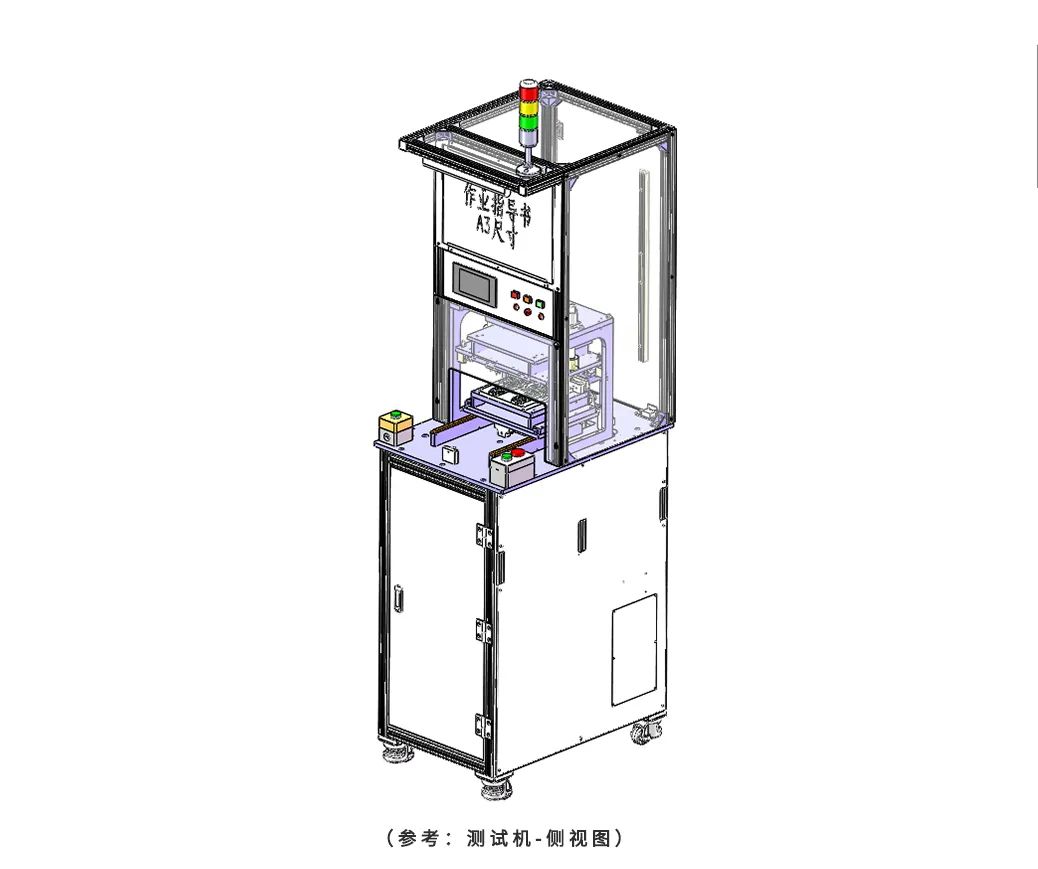

结 构 设 计

· 测试受台（POM/亚克力）

· 金属探针（MISUMI）

· PLC（Mitsubishi）

· 继电器（OMRON）

· 绝缘抵抗仪/耐压测试仪（日本贺鹤/菊水）

核 心 技 术

集成应用了牛耳自主核心技术：

导通测试技术、绝缘测试技术，耐压测试技术、各项抵抗测试技术等

应 用 场 景

以市场为导向、以客户需求为出发点

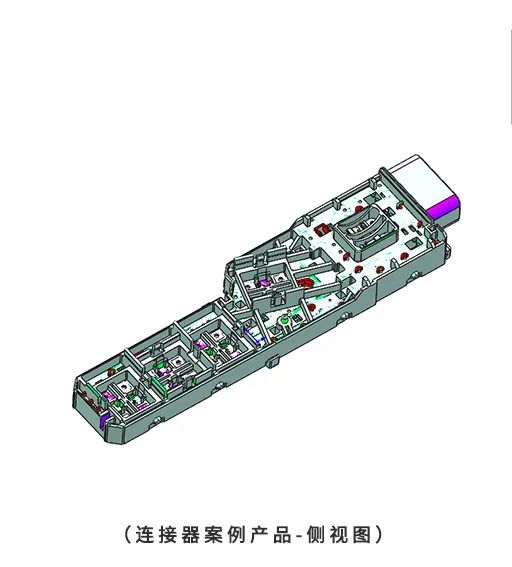

应用于连接器（即CONNECTOR）电气性能测试。为汽车配件、精密电子、家电厨电、3C等领域提供一站式解决方案
