牛耳智能新标准产品——汽车传感器组装焊锡检测机
发布日期: 769作者: 牛耳智能科技点击: 769
汽车传感器组装焊锡检测机

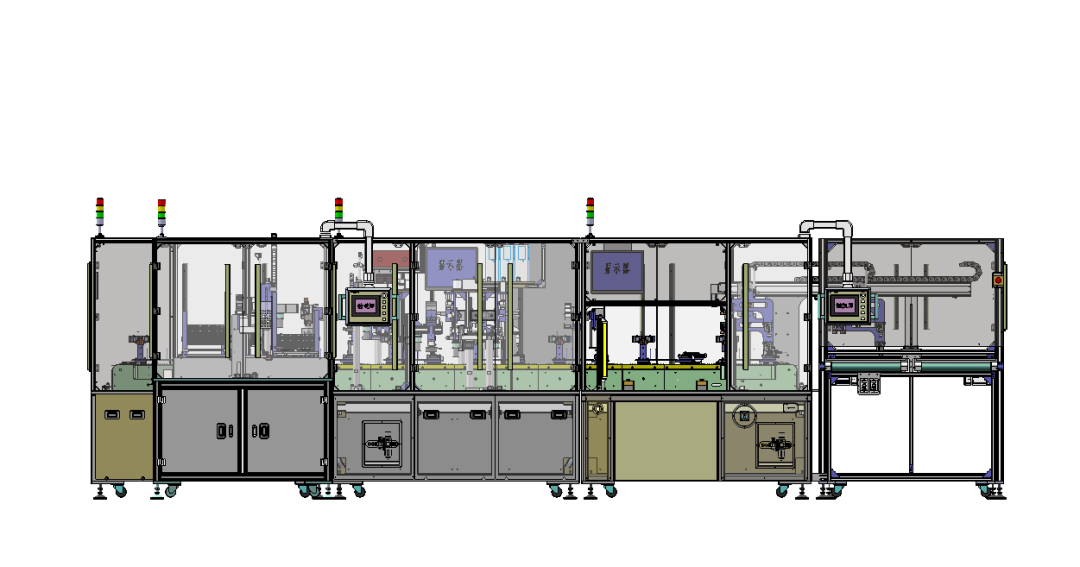

(正视图)
(俯视图)
技 术 特 点
采用滑轨式环形传送技术实现多种生产工序:
手工上料位---端子焊锡---CCD焊锡检查---高压电压功能测试---PCB自动供料组装---除静电---PCB胶柱熔接位---PCB焊锡---CCD焊锡检查---功能测试---机械手排出---输送带---装盖板---超声波焊接---测试刻印---成品
通过结合气缸+伺服电机+凸轮分割器+PLC控制,精准高速完成各种组装工艺并且结合各类检测进行众多不规则复制高难度的组装工艺。另加过程导正机构和检测机构来满足高速动作的稳定性;此设备由环形轨道操控系统同步高精度高稳定的进行16个组装动作及检测功能,滑轨式环形传送可适应未来柔性产线的发展定位,独立轨道传送+功能模块+机器人+单功能设备组合自动产线,可对应不同产品多种型号的智能快速换线生产。
核 心 技 术
集成应用了牛耳自主核心技术:环形轨道技术,凸轮联动技术、焊锡技术、机器人集成技术、CCD视觉技术、各类检测技术、电阻焊接技术、二氧化碳激光刻印打标技术等
产 品 参 数
◆上料方式: 托盘和人工 (可根据项目进行半自动或者其他方式)
◆产品规格: 金属,塑胶,PCB,端子混合组装品等
◆检测内容: 产品的焊锡、高压、导通、静电、功能、溶胶等
◆Z高效率:8~9S/PCS
◆组装精度: Z高±0.02mm
应 用 场 景
广泛应用于汽车配件、精密电子、家电厨电、3C、塑胶金属的组装检测、包装分拣等生产制造行业的产品各种类型的组装生产。
以市场为导向、以客户需求为出发点,可根据客户产品检测需求,量身定制,为客户生产自动化的进程中提供高速稳定的解决方案和高性价比的产品。
