零件组装检测包装自动设备

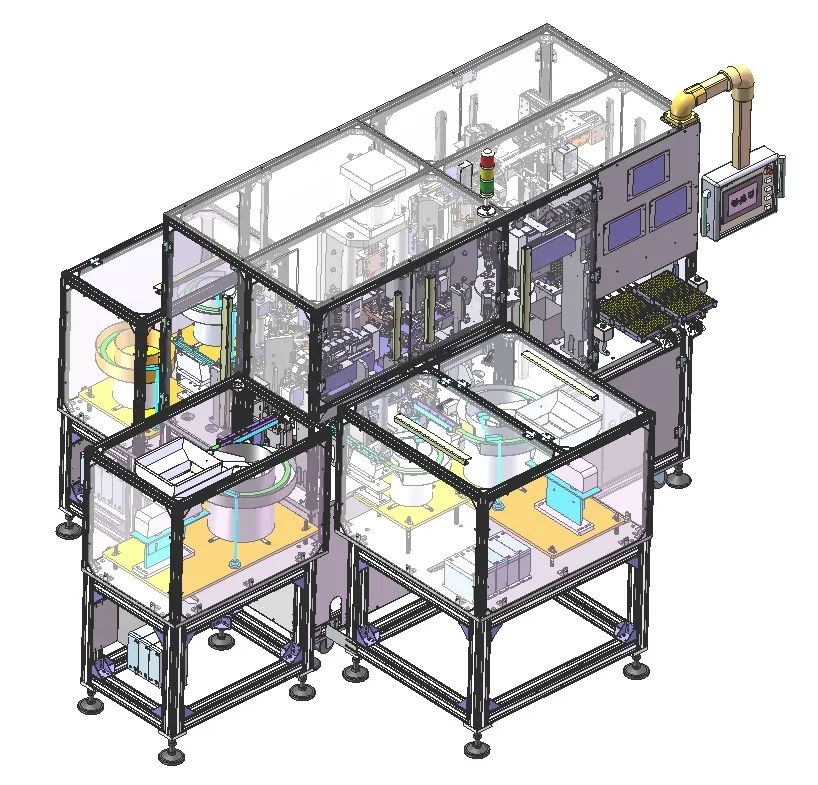

（参考：测试机-侧视图）

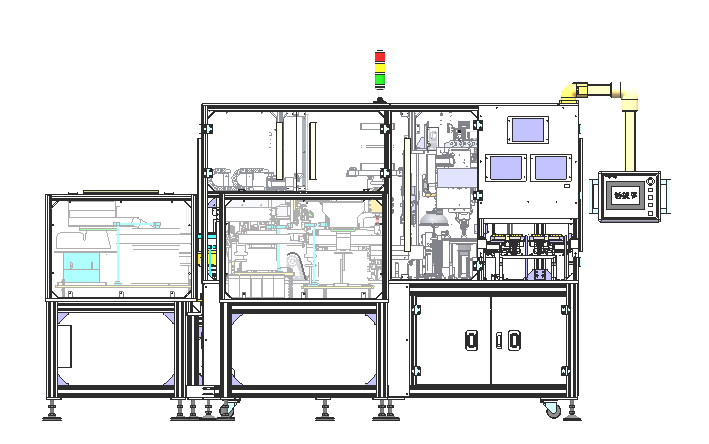

（侧视图）

技 术 特 点

采用高精密稳定的振动盘上料，自动分拣过程进行检测保证后完成指定组装动作，结合气缸+伺服电机+凸轮分割器+PLC控制，精准高速完成各种组装工艺并且结合视觉CCD检测进行可不规则的包装，另加过程导正机构和检测机构来满足高速动作的稳定性，5个组装动作加上4个检测功能合计不超过4S一个周期。

设备重点在于凸轮联动技术、CCD技术、检测技术、冲压铆接技术等。

产 品 参 数

◆上料方式

震动盘 （可根据项目进行半自动或者其他方式）

◆产品规格

金属，塑胶，弹片，胶圈，弹簧混合组装品等

◆检测内容

注塑成品的尺寸、高度、导通、耐压、表面、外形、扭力等

◆Z高效率
2S/PCS

◆组装精度

Z高±0.02mm

◆设备周期

4S/PCS

应 用 场 景
将运动控制技术及机器视觉技术相结合，打造了高速稳定并且满足各种要求检测的零件组装包装自动化设备，可为客户不同产品定制设计，被广泛应用于电子组装、塑胶金属组装、零件检测、零件包装分拣等各种零件加工行业。
