牛耳智能新标准产品——导通绝缘耐压测试机

发布日期: 906作者: 牛耳智能科技点击: 906


导通绝缘耐压测试机




技 术 特 点:

:绝缘(阻抗)测试:测绝缘电阻

耐压(高压)测试:测漏电流

通过两个指标的测量,判断产品的绝缘耐压特性

导通测试的原理:通过金属探针接触被测设备的金属连接两端,PLC发出短接信号确认是否有导通效果,一般是不高于32个触点为标准

绝缘(阻抗)测试的原理:把一个高于正常工作的电压(一般是500V或者1000V)通过金属探针接触被测设备的绝缘体上,持续一段规定的时间(一般是0.5S),加在上面的电压就只会产生很小的漏电流((1~1000MA),则绝缘性较好

耐压(高压)测试的原理:指对各种电器装置、绝缘材料和绝缘结构的耐受高电压能力进行的测试。在不破坏绝缘材料性能的情况下,对绝缘材料或绝缘结构施加数倍于额定电压的高压的过程。一般来讲,耐压测试主要目的是检查绝缘耐受工作电压或过电压的能力,以验证被测设备的带电部件有无电弧击穿,进而检验产品的绝缘性能是否符合安全标准


绝 缘 / 耐 压 测 试 参 数:

测试条件: A、电压:------  V;B、漏电流:------ mA;C、测试时间定时为:------ 秒

选择耐压仪的2个指标:Z大输出电压值及Z大报警电流值的数值

测试电压显示------指针或数显

泄漏电流显示------指针或数显

测试时间显示------一般为0~99S

升压形式------自动或手动

击穿报警电流可设定应为全量程

报警形式:声光+触摸屏显示针脚.

误差一般在±3%以内


系 统 设 计

测试系统有三大模块:程控电源模块、信号采集调理模块和计算机控制系统

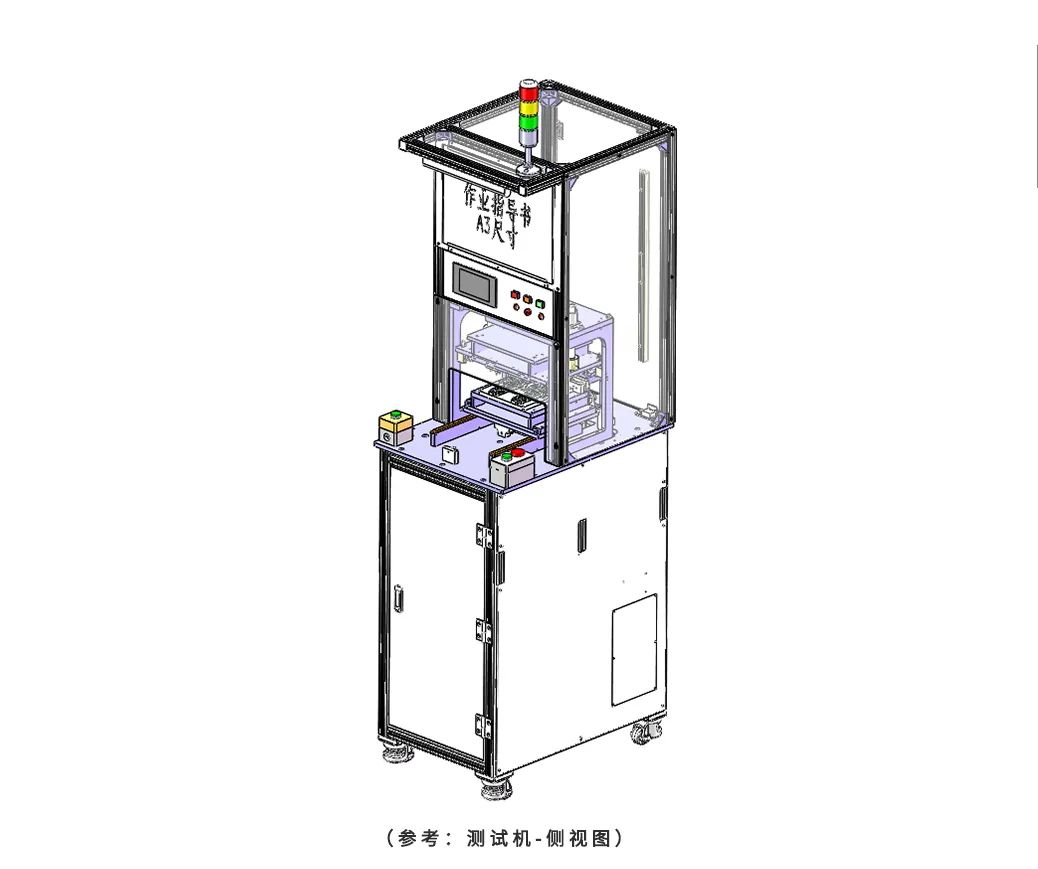

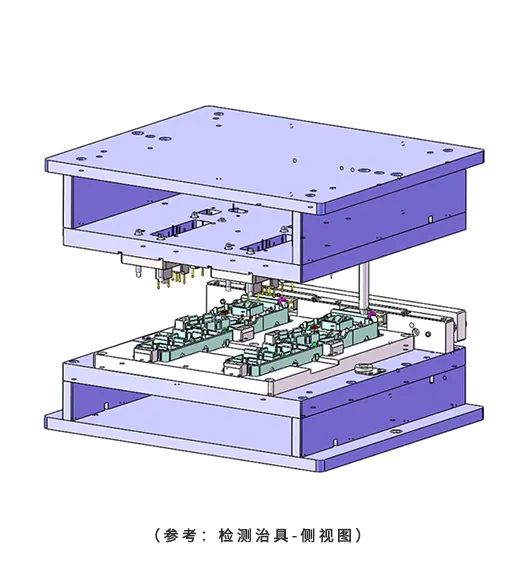

结 构 设 计

· 测试受台(POM/亚克力)

· 金属探针(MISUMI)

· PLC(Mitsubishi)

· 继电器(OMRON)

· 绝缘抵抗仪/耐压测试仪(日本贺鹤/菊水)


核 心 技 术

集成应用了牛耳自主核心技术:

导通测试技术、绝缘测试技术,耐压测试技术、各项抵抗测试技术等


应 用 场 景

以市场为导向、以客户需求为出发点

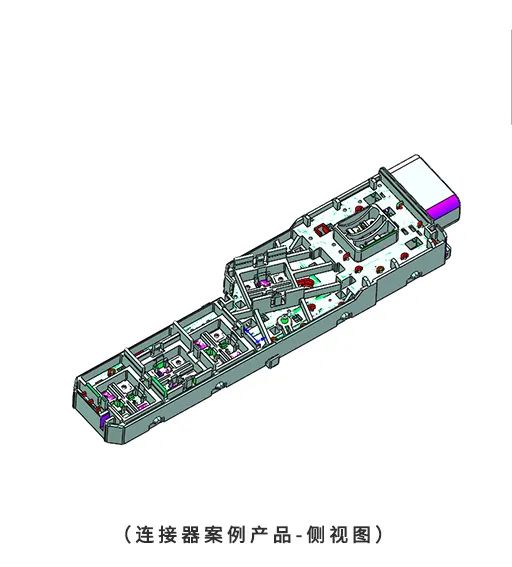

应用于连接器(即CONNECTOR)电气性能测试。为汽车配件、精密电子、家电厨电、3C等领域提供一站式解决方案


>
